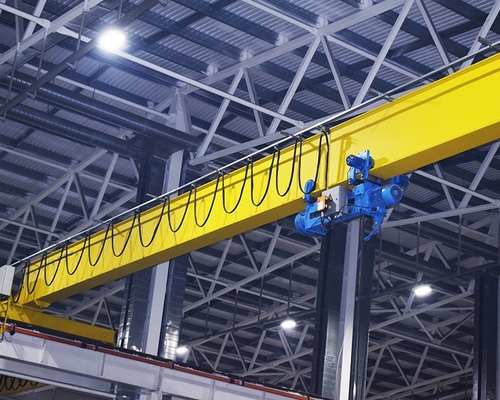

Кран-балка опорная, производство ИтекоКран

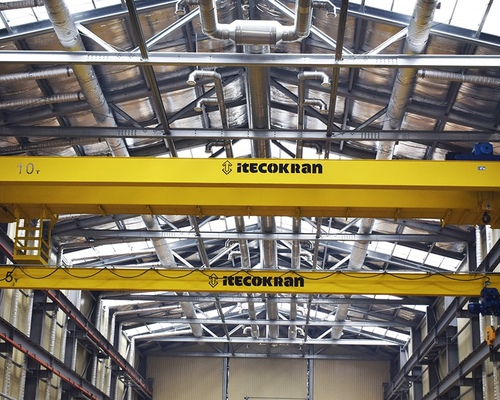

однобалочный мостовой кран опорного типа, производство ИтекоКран

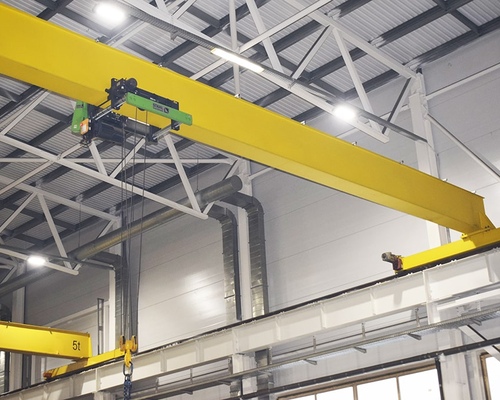

Кран-балка опорная, производство ИтекоКран вид сбоку

Кран-балка опорная, производство ИтекоКран вид под углом

Кран-балка опорная, производство ИтекоКран вид сверху

Кран-балка опорная, производство ИтекоКран вид сверху под углом

Кран-балка опорная - производство однобалочных мостовых кранов

Кран-балка опорная - однобалочный мостовой кран опорного типа: мост с одной балкой опирается колёсами на подкрановые рельсы. Изготавливаем кран-балки грузоподъёмностью от 2 до 25 т.

Всё наше грузоподъемное оборудование проходит технический контроль на всех этапах производства: от раскроя металла до проведения контрольных испытаний на стенде под нагрузкой

Рассчитать стоимость 0Скачать опросный лист

2 тонны 3,2 тонны 5 тонн 10 тонн 12,5 тонн 16 тонн 20 тонн

от 300 000 ₽

от 400 000 ₽

от 800 000 ₽

от 900 000 ₽

от 990 000 ₽

от 1 000 000 ₽

от 1 100 000 ₽

Конструкторское бюро

Наши конструктора адаптируют проекты под реальные условия вашего производства с помощью 3D моделирования и МКЭ-расчётов

ОТК на всех этапах

Предприятие имеет собственный штат специалистов аттестованных в НАКС для проведения УЗК. Специалисты ОТК осуществляют контроль на всех этапах производства

Завод-производитель

4 гектара производственной площади. Мы открыты для посещения — приезжайте на производство или посмотрите видео тур

Монтаж

Наши монтажные бригады квалифицированных специалистов окажут полный спектр монтажных услуг

Все наши сервисы

Кран-балка опорная и подвесная

По способу установки кран-балки делят на два типа.

Кран-балка опорная — это однобалочный мостовой кран, который опирается ходовыми колёсами на подкрановые рельсы, уложенные на колонны или эстакаду.

Кран-балка подвесная крепится снизу: мост подвешивают к перекрытию цеха на ходовых тележках, поэтому она не требует опор и лучше использует высоту и полезную площадь помещения.

Опорные кран-балки применяют для грузов до 25 тонн на крупных производственных объектах, подвесные — обычно для лёгких и средних нагрузок до 10–16 тонн в цехах, мастерских и на складах с ограниченной высотой. Грузоподъёмность, пролёт и исполнение подбираем под ваш объект.

Подробнее о втором типе — кран-балки подвесные.

Общий обзор обоих типов — в разделе мостовые краны.

Реализованные проекты

г. Сасово

Кран мостовой электрический опорный однобалочный

Грузоподъёмность 10 т

Пролёт 16,5 м

Высота подъёма 14 м

г. Калуга

Кран мостовой электрический однобалочный

Грузоподъёмность 12,5 т

Пролёт 22,5 м

Высота подъёма 12 м

г.о. Дер. Какузево

Кран мостовой электрический опорный однобалочный

Кран мостовой электрический однобалочный

Грузоподъёмность 10 т

Пролёт 16,82 м

Высота подъёма 12 м

г. Одинцово

Кран мостовой электрический опорный однобалочный

Грузоподъёмность 3,2 т

Пролёт 16,5 м

Высота подъёма 6 м

г. Одинцово

Кран мостовой электрический опорный однобалочный

Грузоподъёмность 10 т

Пролёт 16,5 м

Высота подъёма 6 м

г. Петропавловск

Кран мостовой электрический опорный однобалочный

Грузоподъёмность 3,2 т

Пролёт 22,2 м

Высота подъёма 6 м

г. Калуга

Кран мостовой электрический однобалочный опорный

Грузоподъёмность 5 т

Пролёт 22,5 м

Высота подъёма 8 м

Смотреть все проекты

Особенности и характеристики однобалочных мостовых кранов

Однобалочные мостовые краны производства «Итеко Кран» имеют хорошую функциональность и удобство при эксплуатации. Применяются для перемещения грузов до 25 тонн, а также для выполнения разных задач не только на производстве, но и в энергетике и коммерческом секторе.

Грузоподъемность
от 2 до 25 тонн

Пролет
до 42,5 метров

Высота подъема
до 30 метров

Диапазон температур
от -40 до +40 °C

Варианты грузоподъёмности

2 тонны 3,2 тонны 5 тонн 10 тонн 12,5 тонн 16 тонн 20 тонн

Индивидуальный подход к проектированию

Учитываем расширенные функциональные возможности однобалочных мостовых кранов в соответствии с запросами заказчика и удобством эксплуатации на производстве. Важным преимуществом подобных систем является простота их работы, что существенно сокращает сроки, необходимые для обучения персонала работе с подъемным оборудованием.

Возможность использования дополнительных опций

Регулировка скорости подъема и перемещения грузов, установка частотных преобразователей для плавных пусков, концевые выключатели, установка систем защиты от раскачивания груза и предотвращения столкновений, комплектация пультом проводного или беспроводного управления.

Разновидность конструкций однобалочных кранов

Мостовой однобалочный кран или кран-балка могут иметь определенные отличия в конструкции, обеспечивающие разный набор преимуществ и особенностей при эксплуатации. Различия касаются способа крепления и расположения моста на подкрановом пути. Поэтому Итеко Кран учитывает все особенности эксплуатации на объекте.

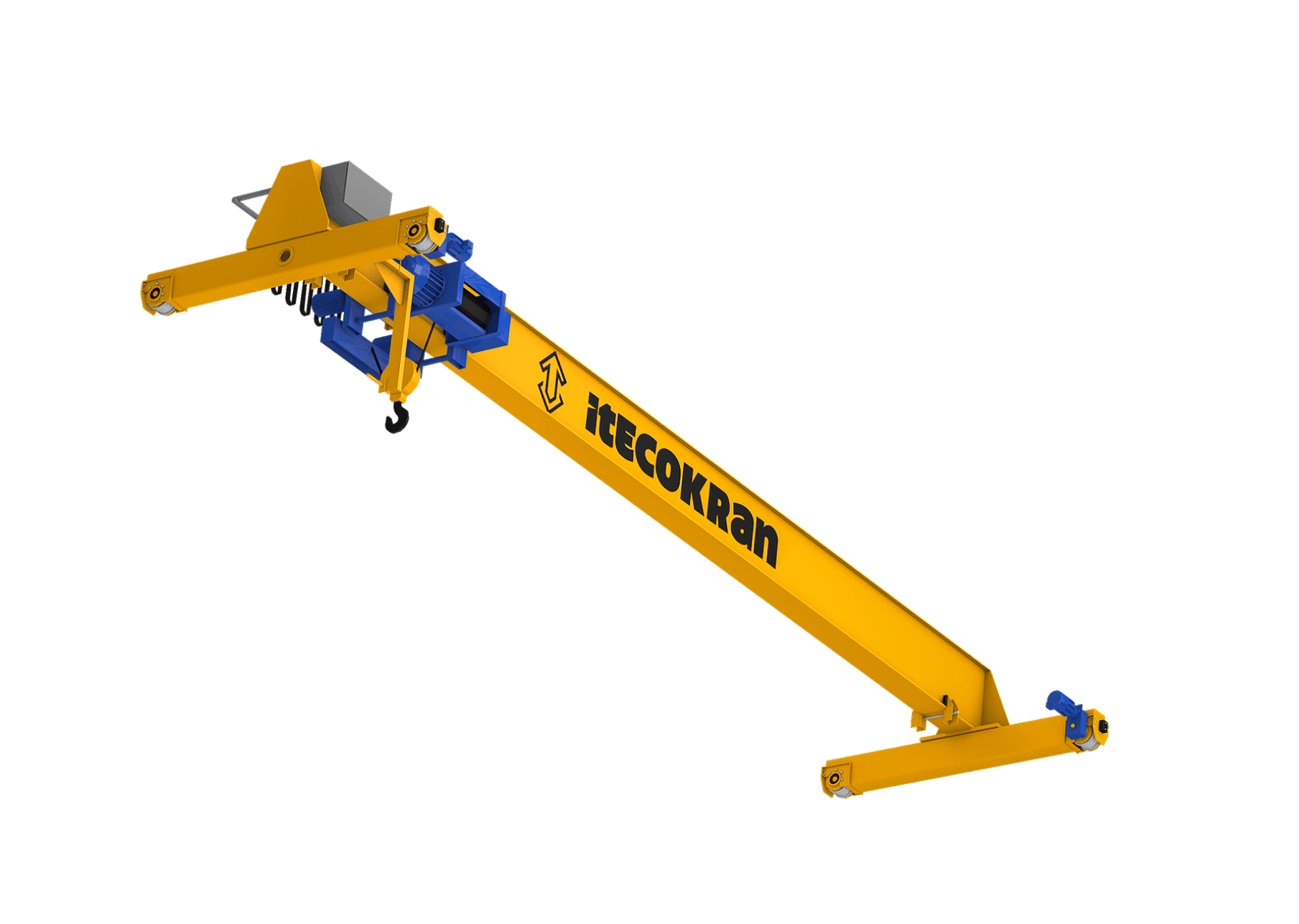

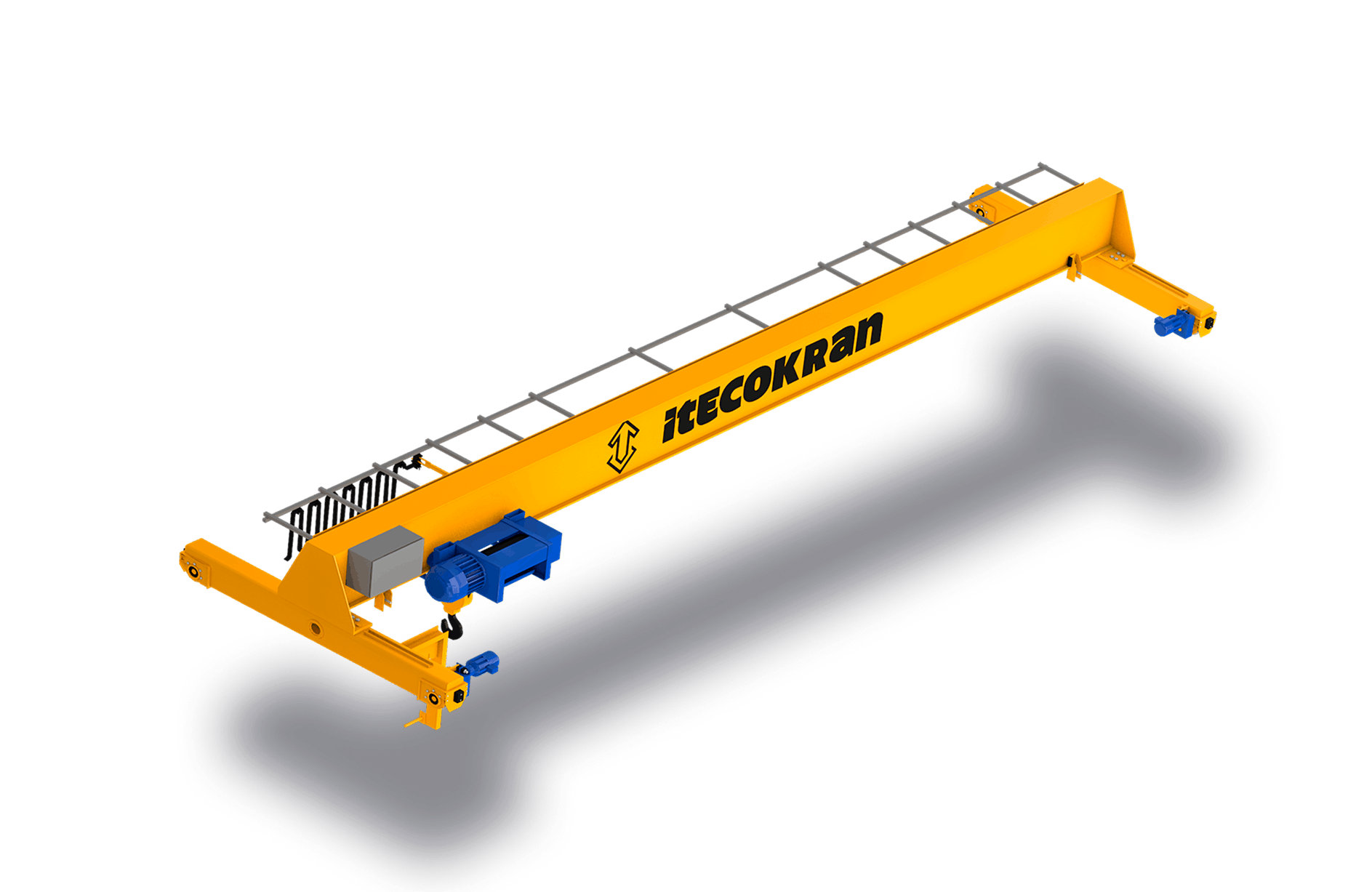

Основные узлы
однобалочных кранов

Пролетная балка

Ключевой элемент конструкции (моста) крана, по которому перемещается грузовая тележка или таль.

Концевая балка

Отвечает за перемещение крана вдоль подкрановых путей.

Токопровод

Вспомогательный элемент конструкции крана, для передачи электроэнергии и сигналов управления к тельферу.

Электрический шкаф

Система электрооборудования крана необходима для управления краном и обеспечения безопасности работ.

Концевая балка

Отвечает за перемещение крана вдоль подкрановых путей.

Мотор-редуктор

Ключевой элемент привода механизмов перемещения мостового крана и его грузовой тележки.

Технические характеристики однобалочных мостовых кранов

Грузоподъемность крана, т

от 2 до 25

Пролет, м (L)

до 42,5

Высота подъема, м (H)

до 30

Скорость передвижения крана

от 0,1 до 30 м/мин

Скорость передвижения крановой телеги

от 0,1 до 20 м/мин

Скорость подъема груза

от 0,1 до 8

Схема управления приводами

частотная, контакторная, смешанная

Климатическое исполнение

У1; У2; У3; У4

Диапазон рабочей температуры, °C

от -40 до +40

Токоподвод

троллейный, кабельный

Грузозахватное устройство

крюк, траверса, магнит, грейфер, спредер

Режим работы крана по ISO 4301/1

А1; А2; А3; А4; А5; А6; А7

Режим работы механизмов по ISO 4301/1

М1; М2; М3; М4; М5; М6; М7

Управление краном

из кабины, радиоуправление, подвесной пульт

Рассчитайте стоимость вашего крана

Заполните технический опросный лист и менеджер
рассчитает точную цену на основе ваших требований

Заполнить онлайн 0Скачать опросный лист

Область применения мостовых кран-балок

Мостовые краны однобалочного типа получили широкое распространение в промышленности. Так, они используются на следующих объектах:

предприятия, занятые в производстве металлического проката;
сварочные, сборочные цеха;
ремонтные мастерские;
токарно-слесарные цеха;
предприятия, занятые в сфере энергетики;
промышленные и коммерческие склады, погрузочные платформы и многие другие объекты.

Дополнительные опции

широкий ассортимент систем радиоуправления
установка площадок обслуживания
панель оператора с монитором для вывода ключевых параметров работы крана
комплекс противодействия раскачиванию груза
применение механизмов перемещения с основной и пониженной скоростью
весоизмерительная система с выводом данных на экран монитора
взрывобезопасное и пожаробезопасное исполнение

Производим электрические однобалочные мостовые краны на заказ.
Наши инженеры разработают решение, которое идеально подойдет
под задачи вашего предприятия.

Рассчитать стоимость 0Скачать опросный лист

Почему выбирают Итеко Кран

Полный цикл на собственной производственной площади

Собственные участки: заготовительный, механический, сварочный, сборочный, покрасочный, участок контрольных испытаний
Более 50 станков и 4 стапеля до 40 метров.

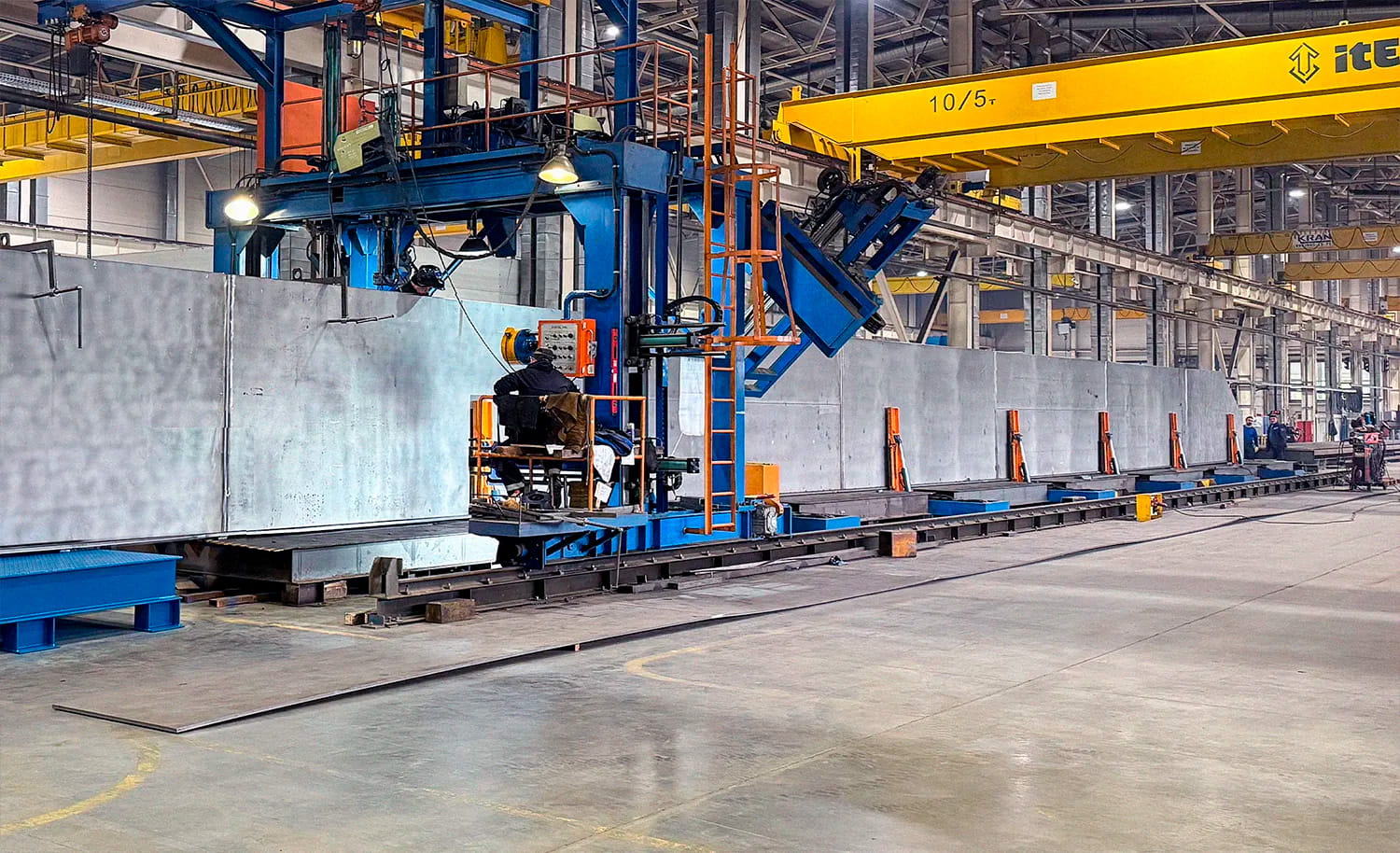

Роботизированная сварка
Стан для балок высотой до 25 00 мм и длиной 36 метров

100% контроль качества на всех этапах производства

Контроль геометрических размеров

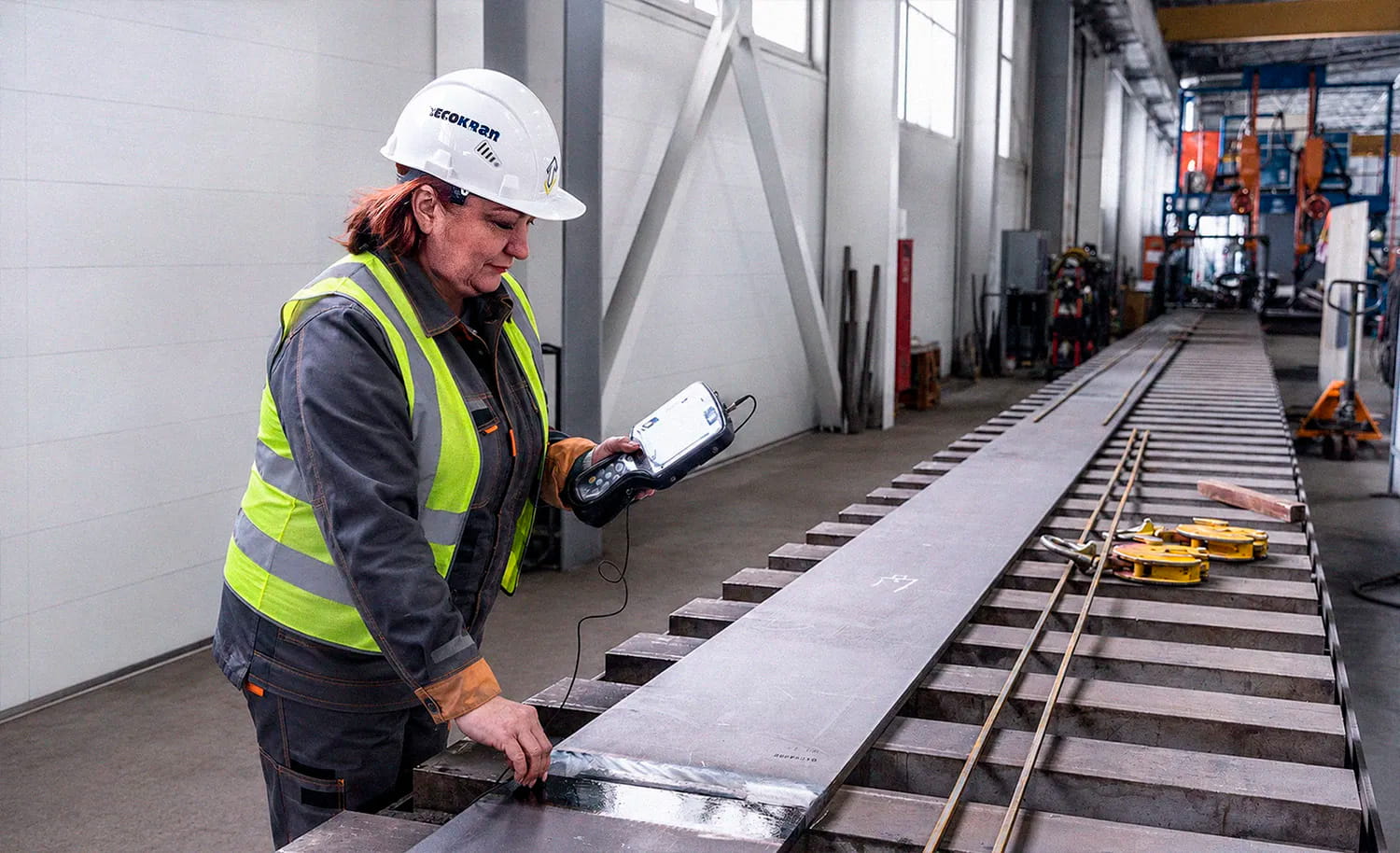

Ультразвуковой контроль сварных швов

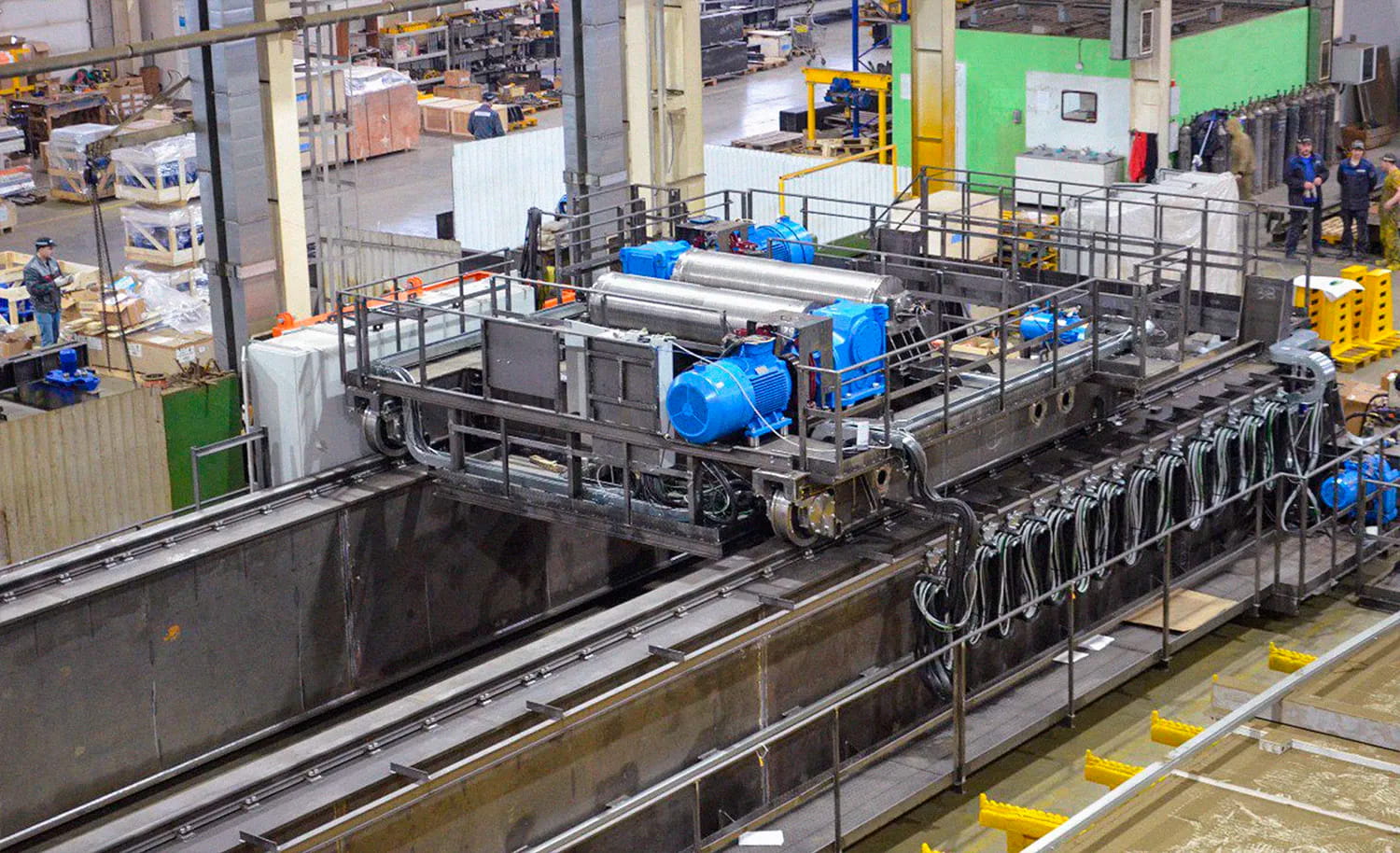

Контрольная сборка и заводские испытания на стенде
Проверка работы кранового оборудования на холостом ходу

Упаковка, доставка
и монтаж

Бережно упаковываем в невозвратные контейнеры, термоусадочную пленку, в ящики уложенные пергамином и силикагелем.
Доставим оборудование прямо до дверей.
Возможен вывоз конструкций до 36 метров.
Монтаж и сервис по всей России и СНГ

Узнать больше о заводе

Наши клиенты

Лицензии и сертификаты

СРО

ЕАС

НАКС

ЕАС Смотреть все наши лицензии и ГОСТы

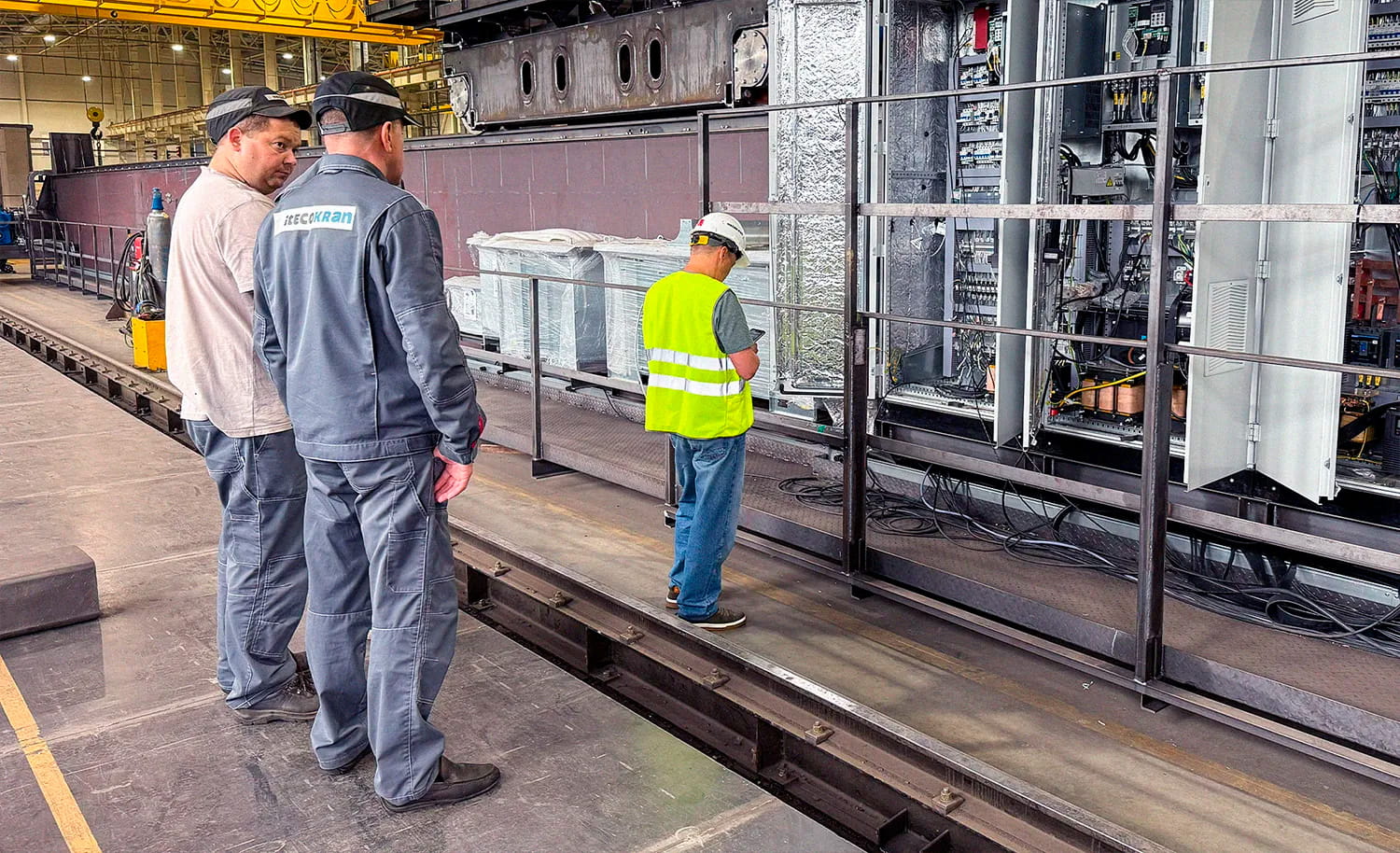

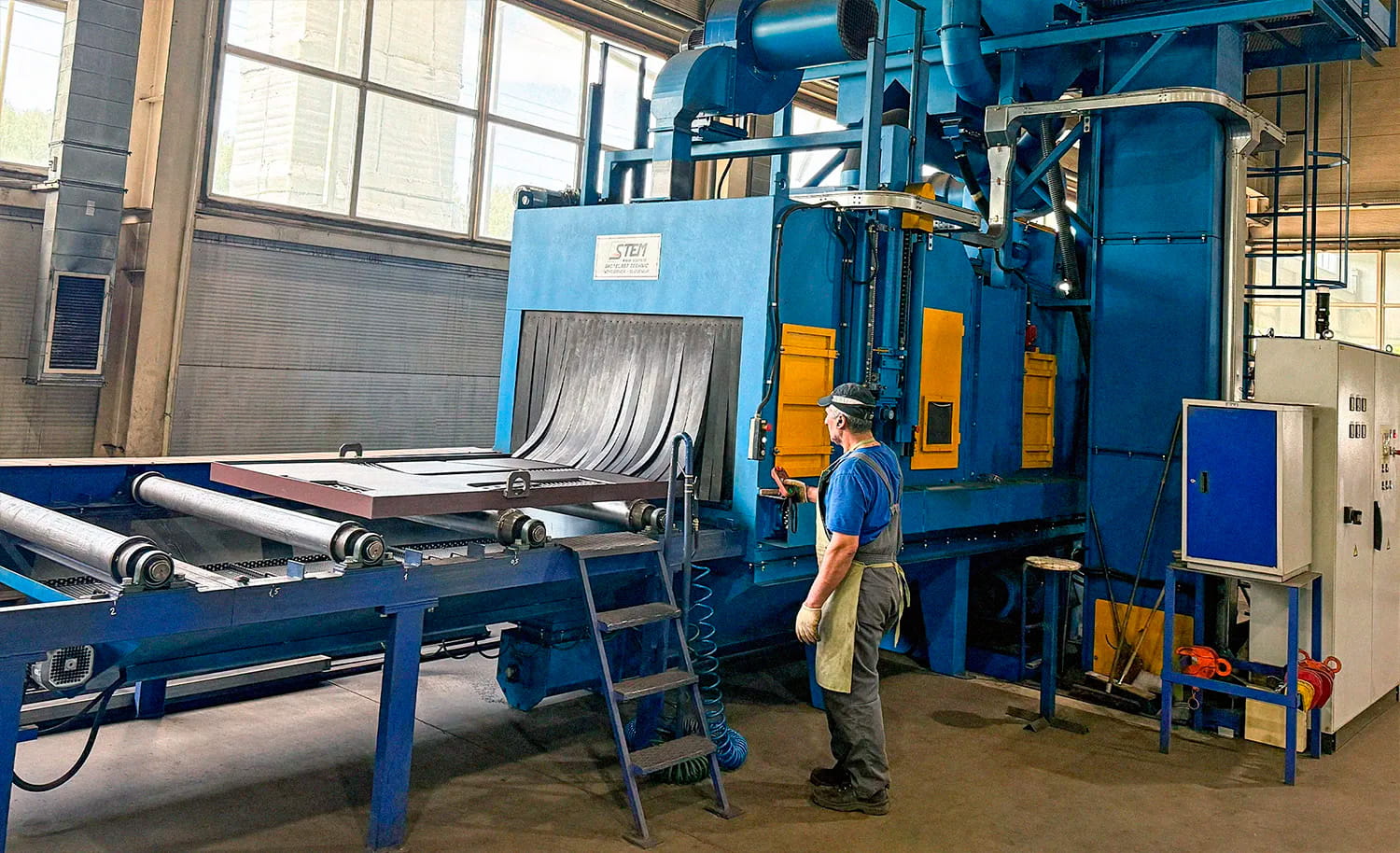

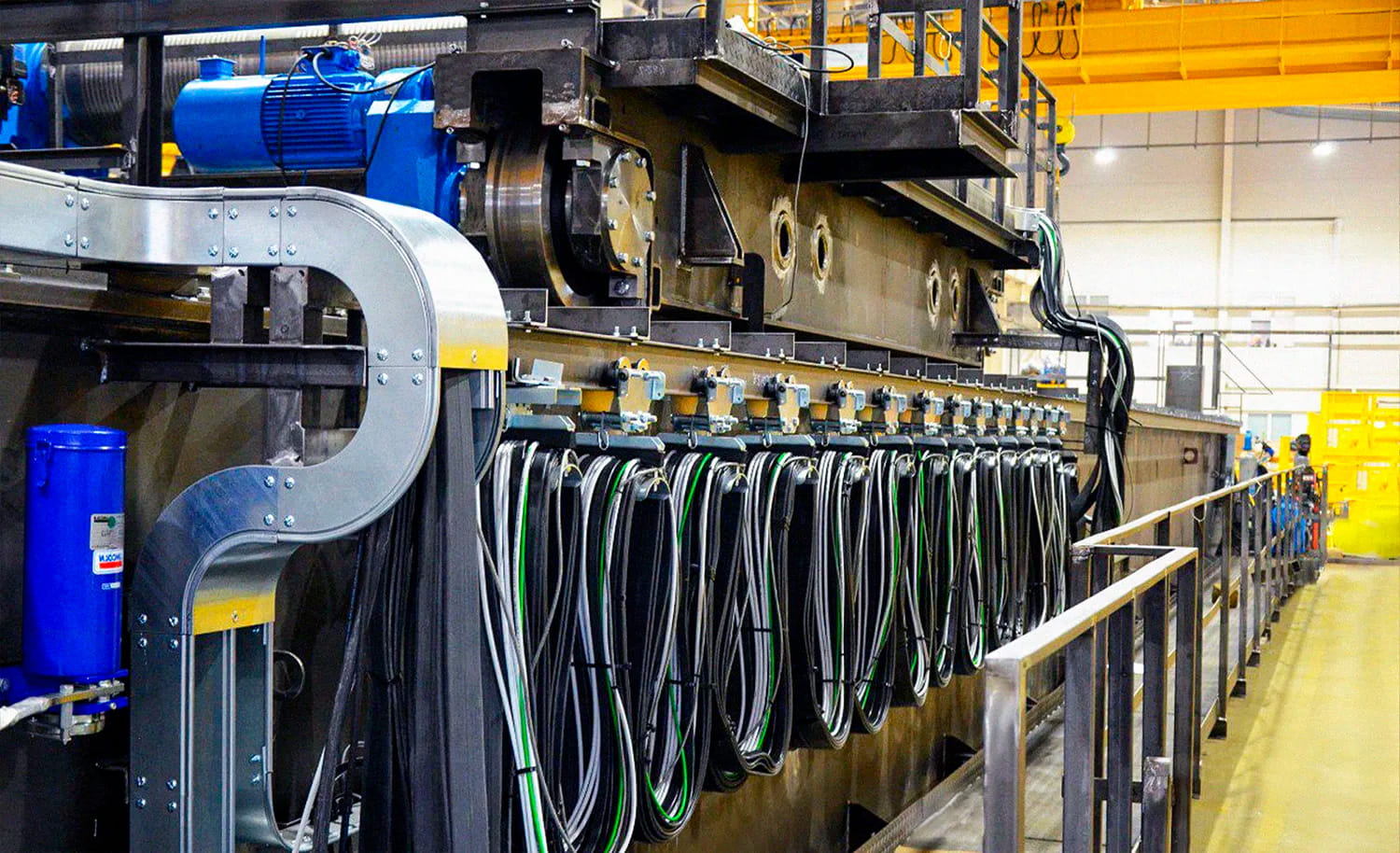

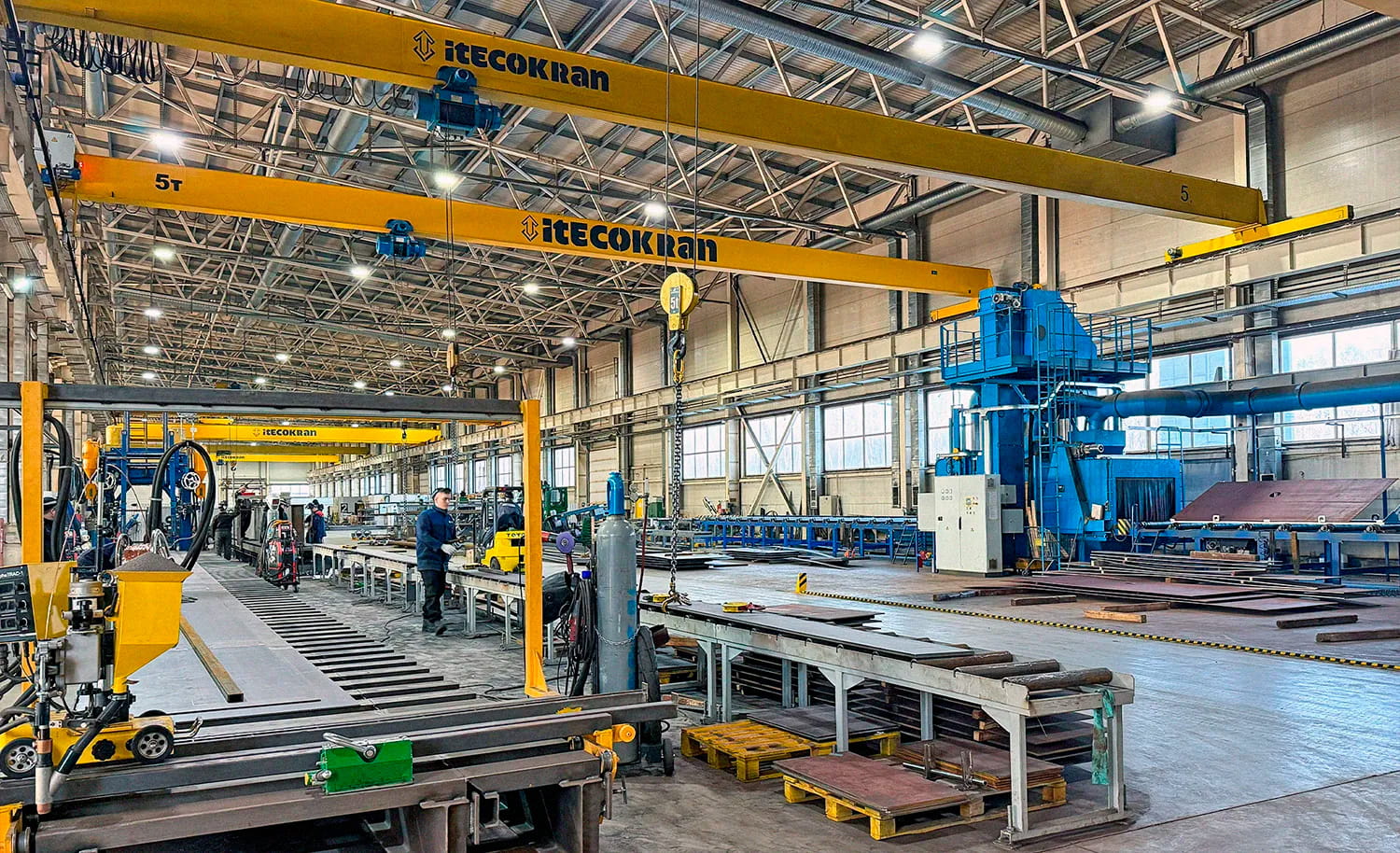

Наше производство

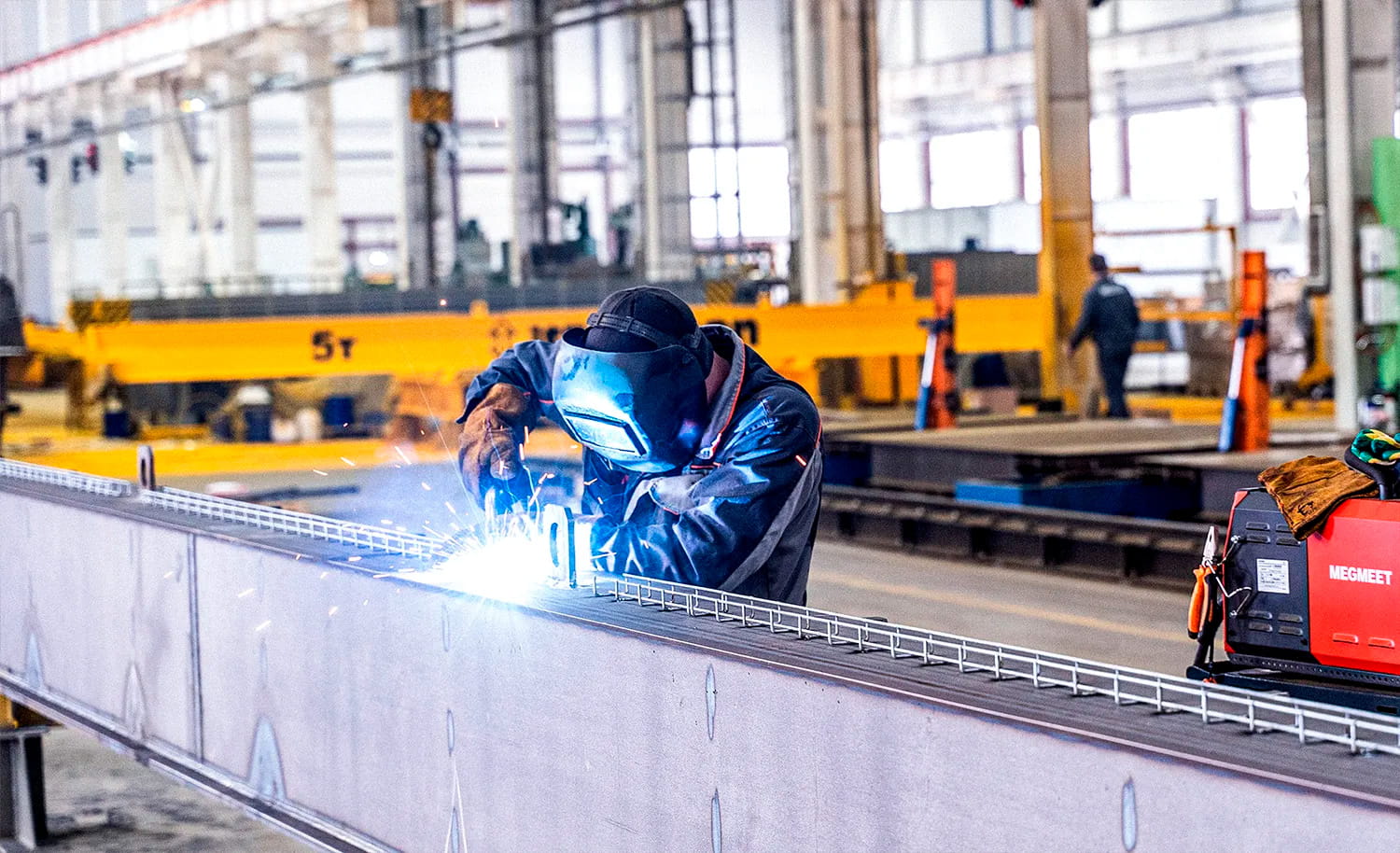

Автоматизированная сварка металлоконструкций

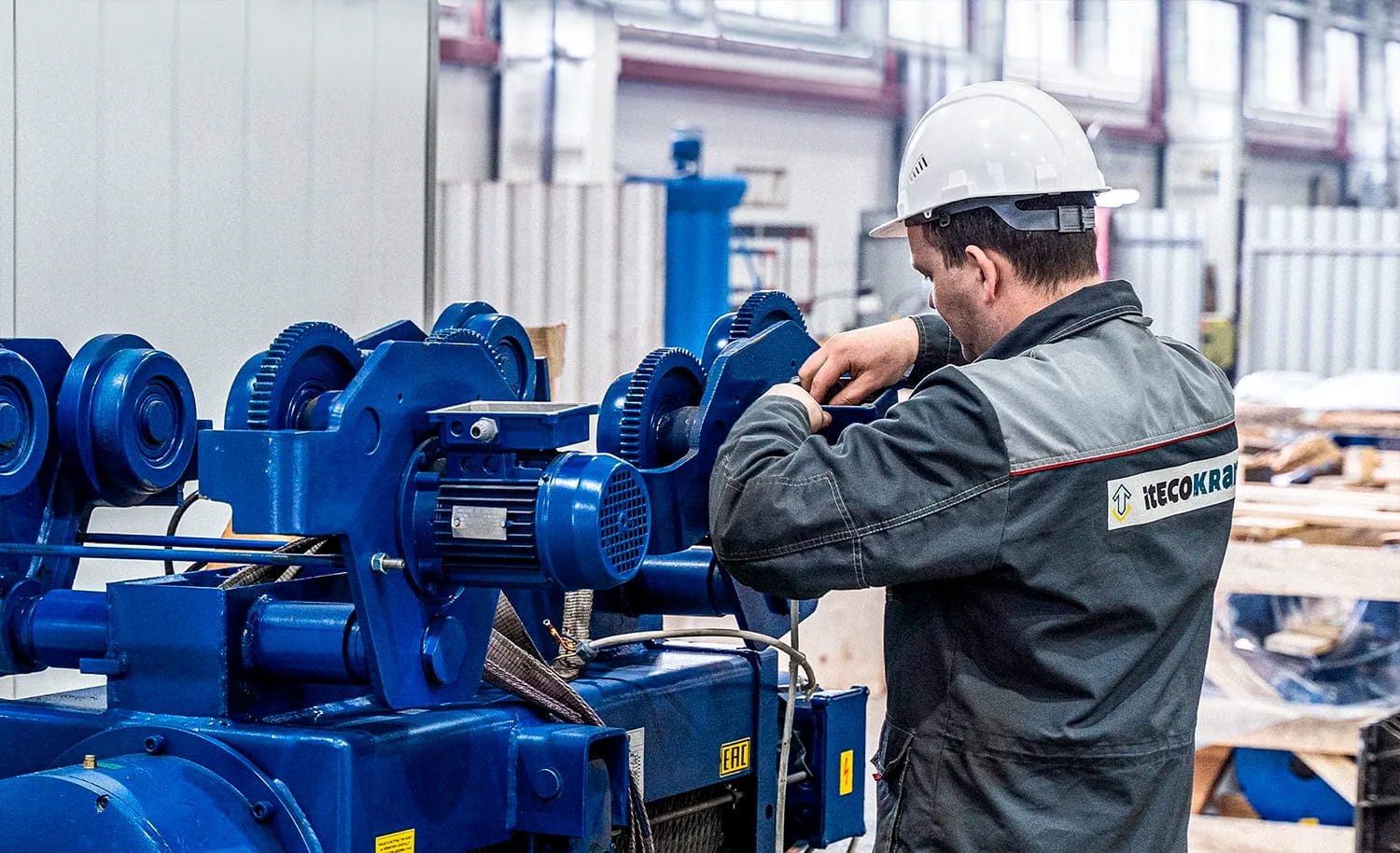

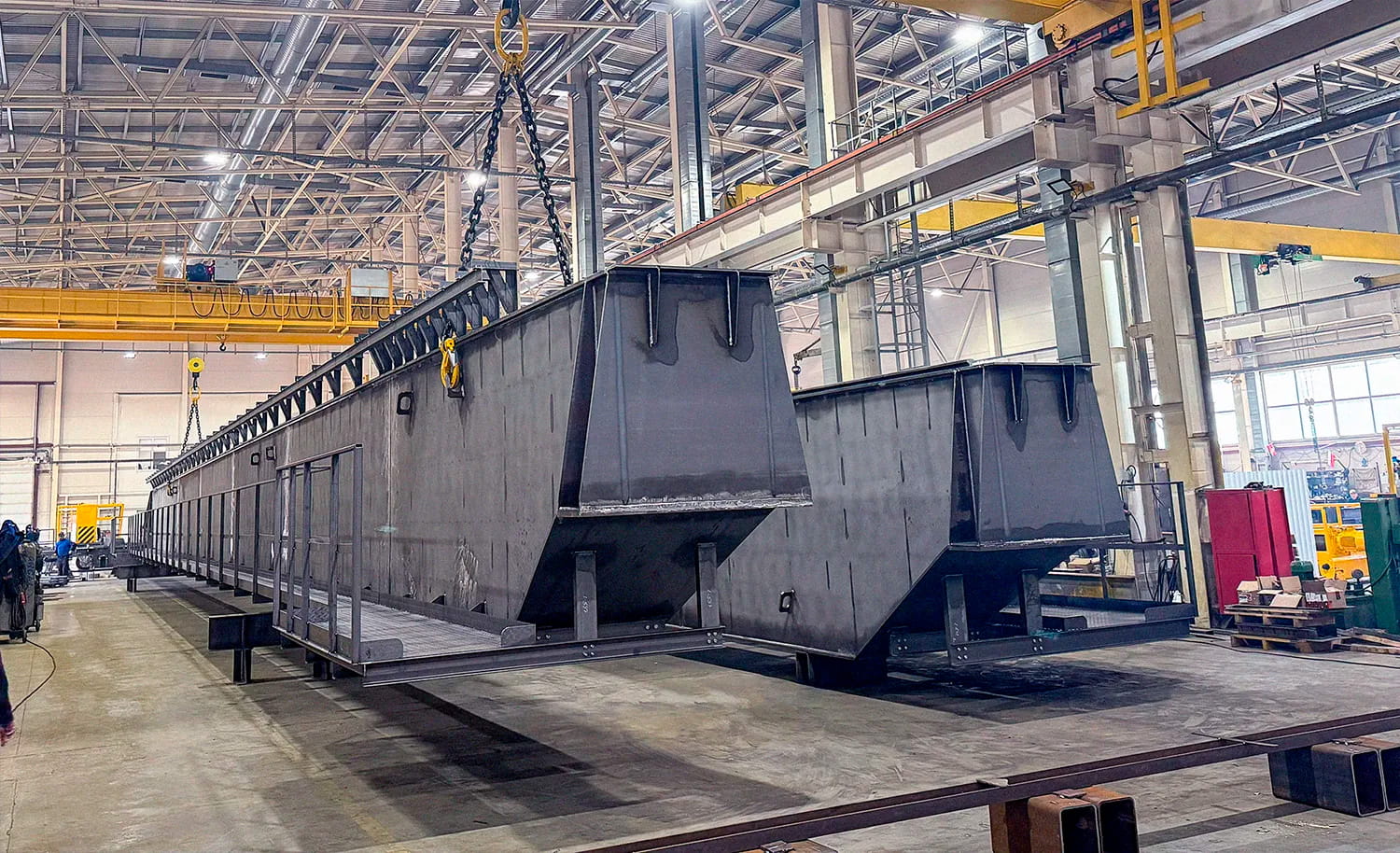

Изготовление крановых компонентов

Превью автоматизированная сварка металлоконструкций

Превью изготовление крановых компонентов

Часто задаваемые вопросы

Чем кран-балка отличается от мостового крана?

Кран-балка — это народное название однобалочного мостового крана: у него одна пролётная балка, по которой перемещается тельфер. Мостовым краном в широком смысле называют и однобалочные, и двухбалочные конструкции. То есть любая кран-балка — мостовой кран, но не наоборот.

Кран-балка — это опорная или подвесная конструкция?

Бывает и то, и другое. Кран-балка опорная передвигается колёсами по рельсам, уложенным на колонны или эстакаду. Кран-балка подвесная крепится снизу к перекрытию цеха на ходовых тележках и не требует опор. Тип выбирают по конструкции здания, высоте и грузоподъёмности.

Для каких целей приобретается мостовой однобалочный кран?

Мостовой однобалочный кран находит широкое применение в металлургическом производстве, в машиностроительной сфере, судостроении, на складах и строительных площадках, в ремонтных мастерских, на с/х предприятиях и множестве других объектов. Крановая конструкция такого типа хорошо подходит для выполнения погрузочно-разгрузочных работ, а также для перемещения разных видов грузов по территории предприятия.

Что такое крюковая подвеска однобалочного мостового крана?

Крюковая подвеска – это механизм, который, в зависимости от конструкции крана, может состоять из крюка, траверсы, редуктора, подшипников, оси, системы крепления. В состав подвески входит также замыкающее устройство, которое предотвращает самопроизвольное отцепление груза. Крюковая подвеска предназначена для соединения грузового крюка с подъемным канатом и обеспечения перемещения груза в вертикальном направлении.

Динамическое испытание однобалочного мостового крана – что это?

Динамические испытания проводятся с целью проверки работоспособности узлов и механизмов оборудования. В ходе таких испытаний выполняются многократные (не менее трех раз) подъемы и опускания груза, вес которого на 10 % превышает грузоподъемность крана, указанную в паспорте.

Что такое тормозные шкивы на мостовом кране?

Тормозной шкив мостового крана – это деталь, предназначенная для остановки и удержания валовых механизмов в одном положении в то время, когда двигатель будет выключен. Т. е. от этого элемента напрямую зависит безопасность производства. Конструктивно тормозной шкив представляет собой стальное колесо с большой площадью пятна контакта.

Что такое концевики на мостовом кране?

Концевики, или концевые выключатели, необходимы для автоматического отключения приводного двигателя механизма подъема и передвижения груза от электрической сети при подходе к концевым упорам. Впоследствии концевик не должен препятствовать движению груза в обратном направлении. Концевой выключатель – это устройство с контактами, при размыкании которых отключается цепь питания электропривода механизма подъема.

Подойдет ли опорный однобалочный мостовой кран для небольшого производственного помещения?

Хорошим решением для небольшого по размерам производственного, складского или другого помещения может быть однобалочный опорный мостовой кран с необходимым функционалом. Однобалочные краны Итеко Кран отличаются низким уровнем шума и вибрации, плавным ходом, оптимальным расположением элементов конструкции.

Сколько стоит кран-балка и от чего зависит цена?

От 300 000 ₽ за модель 2 тонны. На стоимость влияют грузоподъёмность, длина пролёта и высота подъёма, исполнение (общепромышленное, пожаробезопасное, взрывозащищённое), комплектация и способ управления. Точную цену рассчитываем по опросному листу — оставьте заявку, и инженер подготовит расчёт.

Какую грузоподъёмность и пролёт можно заказать?

Изготавливаем кран-балки грузоподъёмностью от 2 до 25 тонн, с пролётом до 42,5 метра и высотой подъёма до 30 метров. Доступны исполнения по климату У1–У4 с рабочим диапазоном от −40 до +40 °C. Параметры подбираем под объект заказчика.
